一、施工準備

1.材料要求

所用主材、輔材已運至施工現場，規格、型號符合圖紙要求，數量滿足現場需要。

2.套管要求

(1)?根據設計和規范要求制作套管，焊接防水套管時，防水翼環要嚴格按標準圖集加工制作，要嚴格要求焊縫質量，焊縫飽滿，不得有裂紋和砂眼而且不得焊穿套管。

(2)?剛性防水套管的選擇，小于DN150的選擇大二號的套管，大于DN150的選擇大一號的套管。

3.作業條件

（1）管道穿地下室外墻、混凝土水池壁、屋面板時，配合土建工程預埋剛性防水套管。

（2）各層水平線和墻厚度線彈好，配合土建施工；

（3）墻體預埋套管，在土建墻面鋼筋綁扎完畢，澆注砼之前進行。

二、施工要求

1.?預留預埋階段，應按設計及規范要求，配合土建進度完成。

2.?施工班組應熟悉圖紙，熟悉所有預留孔洞、預埋套管的位置、規格，以確保準確無誤地預留預埋。

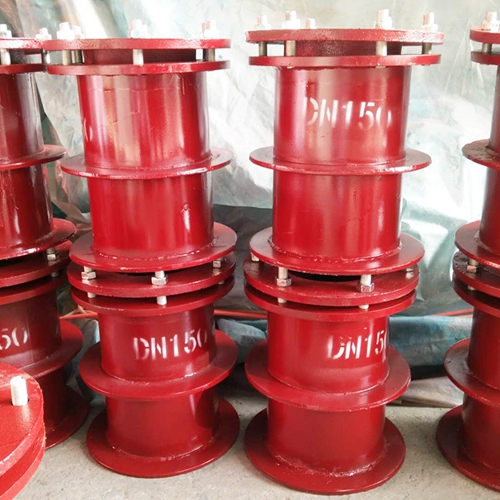

3.?防水套管加工完畢后，應在端部顯著位置涂寫清晰可見的標記，內容包括制造廠或廠標、產品名稱或型號、公稱直徑、材料等

4.?根據設計和規范要求制作套管，防水翼環的焊接應按標準圖集嚴格要求焊縫的質量。預埋時應作好定位處理，在土建封模板前，應對套管位置進行復核，若有偏移應及時調整，并重新定位，以保證預留準確。

5.?預埋套管不得與與結構主筋直接焊在一起，應用附加鋼筋固定后焊接或綁扎牢固。在預留過程中，以鋼筋上的結構標高線為準，根據結構標高線與建筑標高線的關系，按照圖紙規定的建筑標高預留預埋；

6.?防水套管用于與腐蝕性介質接觸時，設計人應根據介質性質及防腐要求，另行選擇適用的耐腐蝕材料。

7.給水立管穿樓板時，應設套管，安裝在樓板內的套管，其頂部應高出裝飾地面20mm；安裝在衛生間及廚房內的套管，其頂部高出裝飾地面50mm，底部應與樓板地面相平；套管與管道之間縫隙應用阻燃密封材料和防水油膏填實，端面光滑。

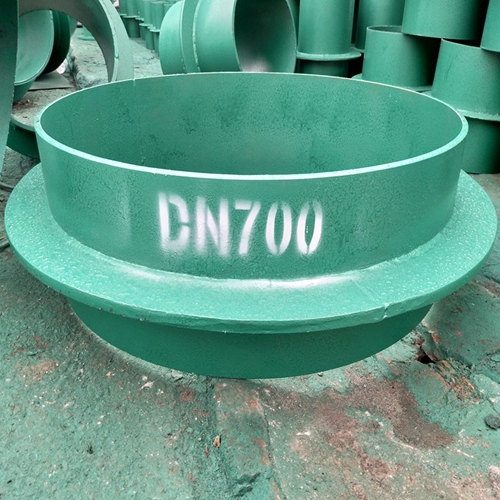

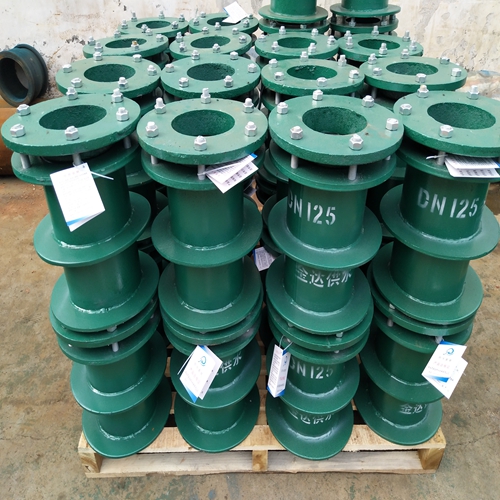

8.管道穿地下室外墻、混凝土水池壁、屋面板時，應預埋剛性防水套管，套管型號為A型。

9.施工參照圖集02S404圖集，A型剛性防水套管做法。

注解1：管徑DN、DN外徑D1、擋圈外徑D2、套管外徑D3、翼環外徑D4、套管厚度δ、翼環壁厚b、焊縫K、重量；

注解2：擋圈是焊接在DN管上與套管之間擋填料的擋圈；

注解3：DN是需安裝的給排水管；
