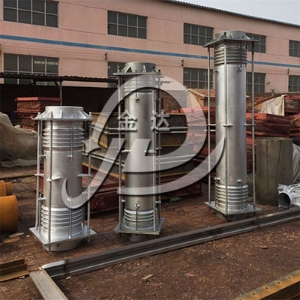

JDH型大拉桿橫向波紋補償器使用說明：大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管﹑二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。
產品別名：大拉桿橫向波紋補償器
產品型號：JDH型
產品通徑：DN100mm-DN1200mm
產品壓力：0.6-2.5MPa
工作溫度：小于等于420度
產品材質：碳鋼、不銹鋼
使用范圍：酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等
產品顏色：實物顏色見商品展示圖片.
在線咨詢
購買熱線：0371-64346981 , 156-1785-8611 , 151-3899-6998
大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管﹑二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。
該補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。
| 公稱通徑 | 波數 | 壓力等級MPa | 橫向補償量mm/剛度N/mm | 最大外徑尺寸mm | |||||
| DN | 產品長度mm | ||||||||
| mm | 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | |||
| 100 | 4+4 | O.25 | 107/2.2 | 243/1.2 | 354/0.6 | 465/0.3 | - | - | 310 |
| 0.6 | 107/2.2 | 243/1.2 | 341/0.6 | 447/0.3 | - | - | 310 | ||
| 1 | 163/2.2 | 224/1.2 | 325/0.6 | 427/0.3 | - | - | 310 | ||
| 1.6 | Apr-91 | 127/2 | 187/1 | 247/0.6 | - | - | 310 | ||
| 2.5 | Aug-94 | 132/5 | 194/2 | 256/1 | - | - | 31O | ||
| 125 | 4+4 | O.25 | 181/2.8 | 251/1.5 | 369/0.7 | 487/O.4 | - | - | 360 |
| O.6 | 172/2.8 | 239/1.5 | 351/0.7 | 463/0.4 | - | - | 360 | ||
| 1 | 161/2.8 | 224/1.5 | 330/O.7 | 435/0.4 | - | - | 360 | ||
| 1.6 | Nov-99 | 140/6 | 209/3 | 277/2 | - | - | 360 | ||
| 2.5 | Nov-94 | 133/6 | 197/3 | 262/2 | - | - | 360 | ||
| 150 | 4+4 | 0.25 | 199/6 | 278/3.2 | 410/1.6 | 542/1.0 | - | - | 410 |
| 0.6 | 186/6 | 259/3.2 | 382/1.6 | 506/1.0 | - | - | 410 | ||
| 1.O | 122/10 | 170/6 | 251/3 | 332/2 | - | - | 410 | ||
| 1.6 | 108/12 | 153/6 | 230/3 | 307/2 | - | - | 41O | ||
| 2.5 | 82/22 | 117/12 | 176/5 | 234/3 | - | - | 410 | ||
| 200 | 4+4 | 0.25 | 155/9.4 | 220/4.9 | 327/2.25 | 435/1.4 | - | - | 480 |
| 0.6 | 138/9.4 | 196/4.9 | 291/2.25 | 388/1.0 | - | - | 480 | ||
| 1.O | 101/20 | 143/10 | 213/5 | 283/3 | - | - | 480 | ||
| 1.6 | 75/42 | 108/21 | 164/10 | 220/6 | - | - | 480 | ||
| 2.5 | 59/69 | 86/35 | 130/16 | 176/9 | - | - | 480 | ||
| 250 | 4+4 | 0.25 | 164/10.2 | 239/5.1 | 367/2.4 | 494/1.5 | - | - | 580 |
| 0.6 | 128/21 | 188/10 | 287/5 | 387/3 | - | - | 580 | ||
| 1 | 109/35 | 159/18 | 243/8 | 328/5 | - | - | 580 | ||
| 1.6 | 76/68 | 116/33 | 182/14 | 249/8 | - | - | 580 | ||
| 2.5 | 64/122 | 98/58 | 154/25 | 210/14 | - | - | 580 | ||
| 300 | 4+4 | O.25 | 144/17.6 | 174/8.4 | 287/3.7 | 379/2 | - | - | 660 |
| 0.6 | 94/50 | 144/24 | 228/10 | 313/6 | - | - | 660 | ||
| 1.O | - | 127/39 | 202/17 | 277/10 | 352/6 | - | 660 | ||
| 1.6 | - | 169/28 | 169/28 | 237/15 | 299/10 | - | 660 | ||
| 2.5 | - | 91/113 | 148/47 | 215/26 | 262/16 | - | 660 | ||
| 350 | 4+4 | O.25 | 100/26 | 157/14 | 254/5 | 352/3 | - | - | 750 |
| 0.6 | 83/73 | 130/34 | 210/14 | 292/8 | - | - | 750 | ||
| 1 | - | 117/54 | 190/23 | 263/13 | 337/8 | - | 750 | ||
| 1.6 | - | 95/96 | 160/38 | 225/20 | 291/13 | - | 750 | ||
| 2.5 | - | 81/158 | 135/63 | 190/34 | 246/21 | - | 750 | ||
| 400 | 4+4 | 0.25 | - | 146/16 | 238/7 | 330/4 | 423/2 | - | 780 |
| 0.6 | - | 122/45 | 199/19 | 276/10 | 354/7 | - | 780 | ||
| 1.O | - | 109/74 | 177/31 | 246/17 | 315/11 | - | 780 | ||
| 1.6 | - | 85/130 | 144/52 | 202/28 | 262/17 | - | 780 | ||
| 2.5 | - | - | 112/88 | 157/47 | 203/29 | 250/20 | 780 | ||
| 450 | 4+4 | O.25 | - | 134/20 | 216/8 | 299/5 | 383/3 | - | 870 |
| 0.6 | - | 129/40 | 208/17 | 289/9 | 369/6 | - | 870 | ||
| 1.O | - | 109/68 | 176/29 | 244/16 | 312/1O | - | 870 | ||
| 1.6 | - | - | 115/9 | 162/48 | 210/29 | 258/20 | 870 | ||
| 2.5 | - | 123/26 | 86/198 | 122/105 | 158/65 | 193/44 | 870 | ||
| 500 | 4+4 | O.25 | - | 119/53 | 199/11 | 277/6 | 355/4 | - | 920 |
| O.6 | - | 99/90 | 193/22 | 267/12 | 342/8 | - | 920 | ||
| 1.O | - | - | 160/38 | 222/21 | 285/13 | - | 920 | ||
| 1.6 | - | 111/54 | 101/127 | 43/66 | 186/41 | 229/27 | 920 | ||
| 2.5 | - | 108/108 | 76/284 | 107/149 | 140/91 | 172/62 | 920 | ||
| 600 | 4+4 | O.25 | - | 83/220 | 188/22 | 265/12 | 342/7 | - | 1010 |
| O.6 | - | - | 181/43 | 256/23 | 331/14 | - | 1O10 | ||
| 1 | - | 98/82 | 319/88 | 197/47 | 254/29 | - | 1010 | ||
| 1.3 | - | - | 98/182 | 143/93 | 187/56 | 232/38 | 1010 | ||
| 2.5 | - | - | 82/307 | 119/157 | 156/95 | 193/63 | 1010 | ||
| 700 | 4+4 | O.25 | - | - | 166/32 | 236/17 | 305/11 | - | 1140 |
| 0.6 | - | - | 161/64 | 228/34 | 295/21 | 263/14 | l140 | ||
| 1.O | - | - | 117/132 | 165/70 | 214/43 | 264/29 | 1140 | ||
| 1.6 | - | - | 81/287 | 199/144 | 157/86 | 196/57 | 1140 | ||
| 800 | 4+4 | O.25 | - | - | 146/45 | 208/24 | 27I/15 | 334/10 | 1240 |
| 0.6 | - | - | 141/93 | 20l/49 | 262/30 | 323/20 | 1240 | ||
| 1.O | - | - | 102/182 | 146/95 | 190/59 | 235/40 | 1240 | ||
| 1.6 | - | - | 69/402 | 103/200 | 137/119 | 170/79 | 1240 | ||
| 900 | 4+4 | 0.25 | - | - | - | 184/49 | 249/28 | 314/18 | 1370 |
| 0.6 | - | - | - | 179/97 | 242/56 | 305/37 | 1370 | ||
| 1.O | - | - | - | 139/17111 | 188/99 | 237/64 | 1370 | ||
| 1.6 | - | - | - | 103/369 | 139/213 | 176/139 | 1370 | ||
| 1000 | 4+4 | 0.25 | - | - | - | 194/52 | 266/30 | 340/19 | 1500 |
| 0.6 | - | - | - | 194/104 | 266/59 | 340/38 | 1500 | ||
| 1 | - | - | - | 148/185 | 204/106 | 260/68 | 1500 | ||
| 1.6 | - | - | - | 108/146 | 148/237 | 189/153 | 1500 | ||
| 注：如需法蘭連接按照JB81－59標準供貨．可根據用戶要求或其它標準供貨。 | |||||||||
| 注：通徑超過?1000的大拉桿橫向型補償器請?zhí)峁┫鄳膮?shù)，如需法蘭連接按照JB81—59標準，可根據用戶要求或其它標準供貨。 | |||||||||
